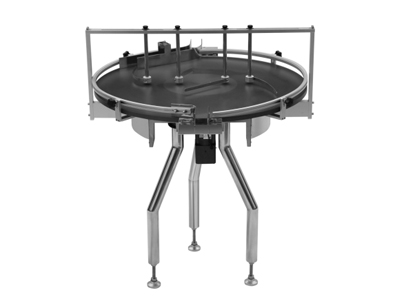

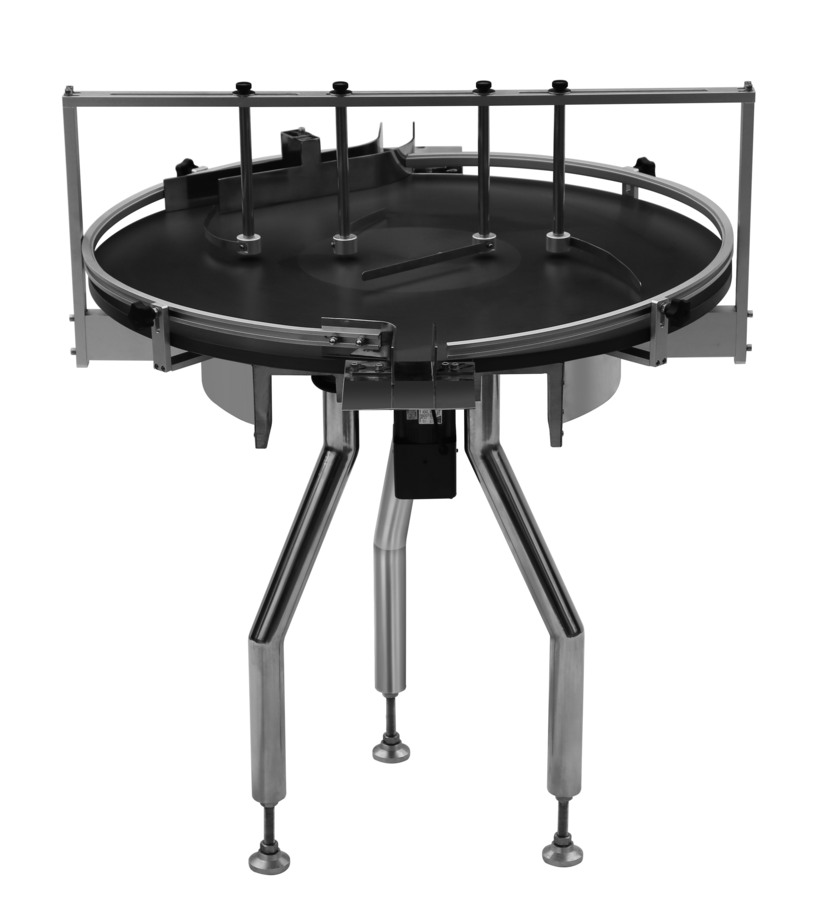

转盘 PXG-09
一、技术参数
项目 | 具体参数 | 备注 |
转盘台面直径 | φ900mm |
|
转速 | 0~13转/分钟 |
|
瓶径规格 | 圆瓶φ25-φ100mm 方瓶25-100mm |
|
瓶高规格 | 40~200mm |
|
电源 | AC220V 50/60HZ |
|
功率 | 约90W |
|
外形尺寸 | 约950mm(L)x1275mm(W)x1180mm(H) |
|
总重量 | 约120Kg |
|
二、性能特点

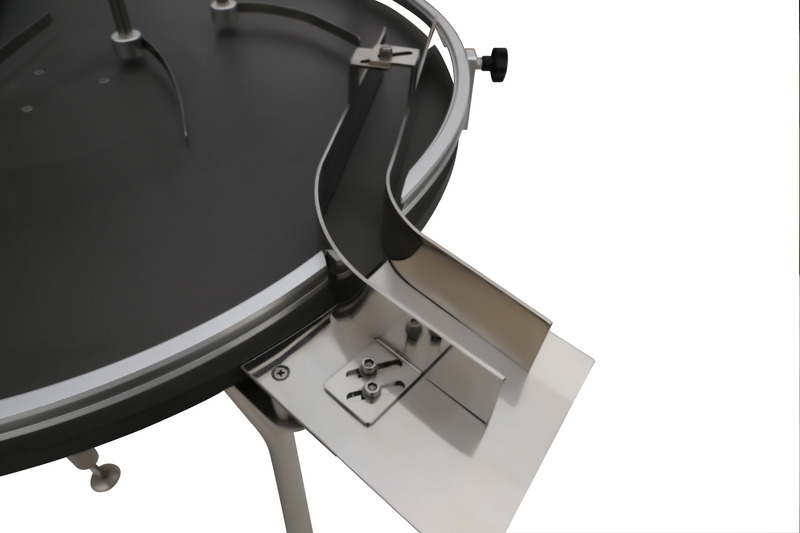

进瓶和出瓶机构采用镜面抛光不锈钢材料。
转盘表面采用喷特氟龙工艺，摩擦系数小，瓶底不会刮花刮黑。
转盘底座采用整块铸铝工艺。
采用松下调速电机。
三、主要元器件清单
三、主要元器件清单
序号 | 名称 | 品牌 |
1 | 带灯按钮开关 | 法国Schneider |
2 | 电机 | 日本Panasonic |
3 | 变频器 | 美国Allen-Bradley/德国SIEMENS |
4 | 减速器 | 日本Panasonic |
5 | 中间继电器 | 德国Weidmuller |
（以上清单可能略有变化而使用其他同级别品牌产品）
四、设备配置清单:
型号 | 设备名称 | 数量 |
PLA1-09 | 转盘 设备标准配置： Φ900mm圆形转盘 转盘围圈 电机 调速器 机架 导瓶片 进瓶导板 出瓶导板 可选件： 上料平台 分道装置 | 1 1 1 1 1 1 1 1 1 1 |
五、主要材质清单
序号 | 部件 | 材质 | 备注 |
1 | 护栏 | 304不锈钢+LY12 |
|
2 | 导瓶片 | 不锈钢弹簧钢片 |
|
4 | 900转盘 | LY12 喷特氟龙 |
|
