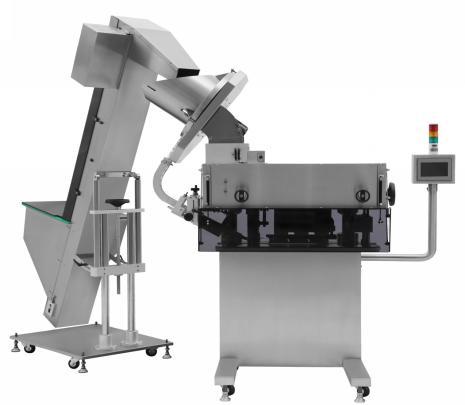

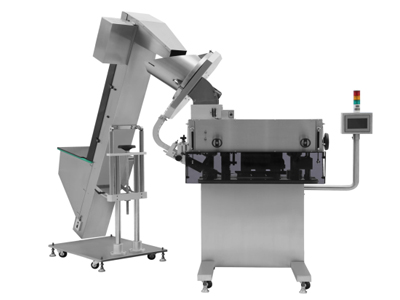

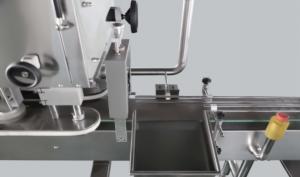

直线式旋盖机 PXD-20-3
一 、技术参数
项目 | 具体参数 | 备注 |
最高生产速度 | 200瓶/分钟 | 与物料规格有关 |
盖规格 | 高度10-30mm 直径Φ20～Φ55mm |
|
瓶径规格 | 圆瓶φ20~φ120mm 方瓶 20~120mm |
|
瓶高规格 | 40~200mm |
|
电源 | AC220V 50/60HZ |
|
功率 | 约1.0KW |
|
气压 | 0.5-0.7Mpa |
|
耗气量 | 约210L/min |
|
外形尺寸 | 约3002mm(L)×900mm(W)×2416 mm(H) |
|
重量 | 约800kg |
|
二、性能特点
² 主体结构采用304不锈钢材料，符合GMP要求。
² 主要元器件均采用国际知名品牌产品。
² 采用SIEMENS PLC和Proface 触摸屏控制系统。
² 适用多种规格的螺纹盖、儿童安全盖等。
² 落地式大容量不锈钢储盖仓，容积116L。
二、性能特点
主体结构采用304不锈钢材料，符合GMP要求。
主要元器件均采用国际知名品牌产品。
采用SIEMENS PLC和Proface 触摸屏控制系统。
适用多种规格的螺纹盖、儿童安全盖等。
落地式大容量不锈钢储盖仓，容积116L。
瓶盖运送采用阶梯式提升带结构。
采用齿形槽理盖器，避免反盖现象。
挂盖扶盖机构采用快锁手柄和旋转手轮调整机构，方便快捷。
旋盖机构由夹持带和三组旋盖轮组成。
夹持带采用无毒材料同步带，旋盖轮采用无毒材料耐磨硅胶。
旋盖机构采用数显旋转手轮调整机构，方便快捷。
旋盖轮传动采用伞齿轮箱机构。
配置旋盖不良、无铝箔、无盖检测剔除装置。
旋盖部分单独使用，可完成二次旋盖功能。
可配置四组旋盖轮（可选项）。
可配置旋盖扭矩检测功能（可选项）。
可配置三级密码权限功能（可选项）。
三、主要元器件清单
序号 | 名称 | 品牌 |
1 | 电机（旋盖机构） | 德国SEW |
2 | 电机（提升机构） | 德国SEW |
3 | 电机（理盖机构） | 日本Panasonic |
4 | 电机（夹持机构） | 德国SEW |
5 | 过滤减压阀组合件 | 日本SMC |
6 | 漏电保护器 | 德国SIEMENS |
7 | 断路器 | 德国SIEMENS |
8 | 单向节流阀 | 日本SMC |
9 | 电磁阀 | 日本SMC |
10 | 旋转隔离开关 | 美国EATON |
11 | 可编程控制器 | 德国SIEMENS |
12 | 接近传感器 | 韩国Autonics |
13 | 中间继电器 | 德国Weidmuller |
14 | 变频器 | 美国Allen-Bradley/德国SIEMENS |
15 | 调速器 | 日本Panasonic |
16 | 触摸屏 | 日本Proface |
17 | 光电传感器 | 德国LEUZE |
18 | 三色警灯 | 韩国Q-light |
19 | 光纤放大器 | 日本KEYENCE |
20 | 端子 | 德国Phoenix |
21 | 气缸 | 日本SMC |
（以上清单可能略有变化而使用其他同级别品牌产品）
四、设备配置清单
型号 | 设备名称 | 数量 |
PXD-20-3 | 直线式旋盖机 设备标准配置： 人机界面触摸屏 PLC控制系统 储盖提升装置 理盖器 送盖滑道 挂盖机构 旋盖轮 同步夹持带 数显调整机构 旋盖不良、无铝箔、无盖检测剔除装置 积瓶电眼 可选件： 四组旋盖轮 旋盖扭矩检测功能 规格件： 可调整送盖滑道 | 1 1 1 1 1 1 1 6 1 7 1 1 8 1 1 |
五、随机备件清单
六、易损件清单
七、主要材质清单
序号 | 名称 | 材质 | 备注 |
1 | 夹瓶同步带 | 硅胶 |
|
2 | 储盖料仓 | 304不锈钢 |
|
3 | 护栏 | 304不锈钢+LY12 |
|
4 | 理盖盘 | MC黑色尼龙 |
|
5 | 提升链板 | POM |
|
6 | 压盖条 | MC黑色尼龙 |
|
7 | 旋盖轮 | 白色硅胶 |
|
8 | 理盖器 | 304不锈钢+黑色尼龙 |
|
9 | 送盖滑道 | LY12 |
|
