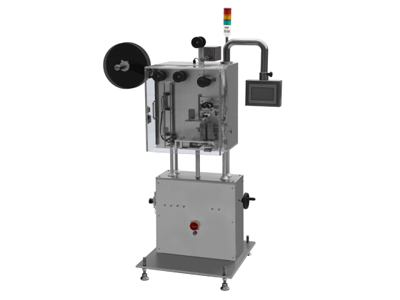

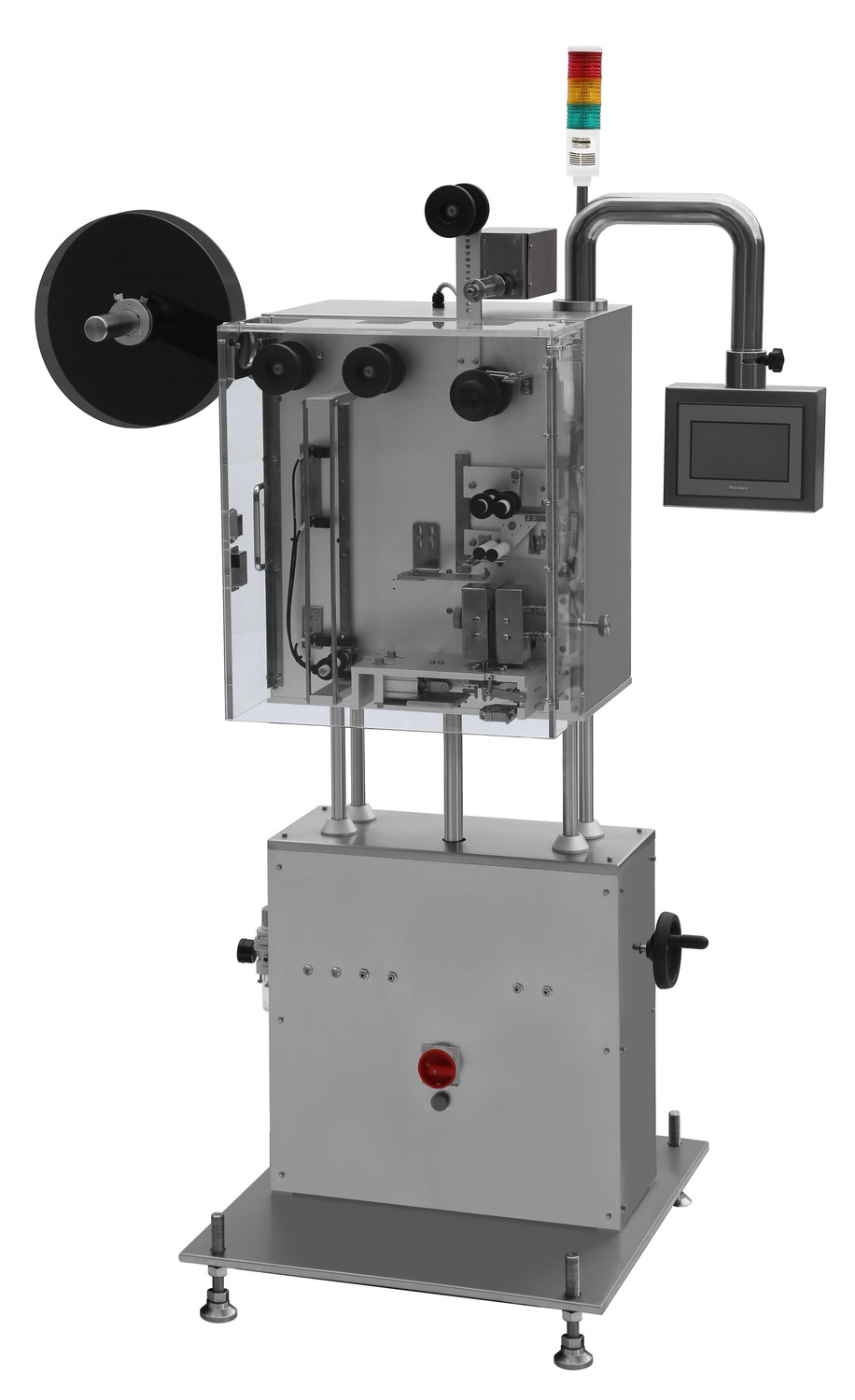

高速塞干燥剂机 PXC-15B
1）技术参数
项目 | 具体参数 | 备注 |
最高生产速度 | 150 袋/分钟 | 与物料规格有关 |
干燥剂规格 | 长10-50mm 宽度5-30mm。 |
|
卷规格 | 内径76mm 外径≤350mm 厚度≤180mm |
|
瓶径规格 | 圆瓶φ20~φ120mm 方瓶 20~120mm |
|
瓶高规格 | 40~200mm |
|
电源 | AC220V 50/60HZ |
|
功率 | 约0.6KW |
|
气压 | 0.5-0.7Mpa |
|
耗气量 | 约40L/min |
|
外形尺寸 | 约1295mm(L)×77mm(W)×2050 mm(H) |
|
重量 | 约200kg |
|
2）性能特点
主体结构采用304不锈钢材料，符合GMP要求。
主要元器件均采用国际知名品牌产品。
采用SIEMENS PLC和Proface 触摸屏控制系统。
适用多种规格的纸-纸、纸-塑背封式干燥剂卷。
采用YASKAWA伺服电机驱动，进料定位精准。
电机驱动开料系统，确保张力稳定，避免卡料、断料现象。
自动预识别干燥剂长度，并将参数显示于触摸屏，方便设定。
采用同步夹持带传动，确保切割工位干燥剂形态恒定。
通过U型电眼定位装置与预设参数比对系统，核准切割位置。
配置干燥剂下落检测装置，于瓶子在塞入工位停留期间核实是否有干燥剂下落。
可配置干燥剂色标检测系统，复核切包位置（可选项）。
可配置双电眼防切破包检测系统（可选项）。
可配置破包摄像检测系统，检测是否有切破包情况（可选项）
可配置托盘推杆剔除机构（可选项）。
旋转手柄调节可升降机架，适应不同瓶身高度。
切刀由SMC气缸驱动。
3）主要元器件清单
序号 | 名称 | 品牌 |
1 | 可编程序控制器 | 德国SIEMENS |
2 | 触摸屏 | 日本Proface |
3 | 伺服驱动器 | 日本YASKAWA |
4 | 伺服电机 | 日本YASKAWA |
5 | 电机 | 日本Panasonic |
6 | 减速箱 | 日本Panasonic |
7 | 光电传感器 | 德国LEUZE |
8 | U形光电传感器 | 日本OMRON |
9 | 气缸 | 日本SMC |
10 | 中间继电器 | 德国Weidmuller |
11 | 调速器 | 日本Panasonic |
12 | 三色警灯 | 韩国Q-Light |
13 | 旋转隔离开关 | 美国EATON |
14 | 漏电保护器 | 德国SIEMENS |
15 | 断路器 | 德国SIEMENS |
16 | 过滤减压阀组合件 | 日本SMC |
17 | 端子 | 德国 Phoenix |
（以上清单可能略有变化而使用其他同级别品牌产品）
4）设备配置清单
型号 | 设备名称 | 数量 |
PXC-15B | 高速塞干燥剂机 设备随机配置： 人机界面触摸屏 PLC控制系统 伺服电机驱动系统 开料转盘机构 送料机构 打料机构（目前无打料） 挂轮 导轮 夹持传动机构 切刀机构 落料嘴 换瓶定位装置 干燥剂下落检测 电器控制箱 不锈钢机架 积瓶电眼 三色警示灯 急停开关 可选件： 托盘推杆剔除机构 干燥剂色标检测系统 双电眼防切破包检测系统 破包摄像检测系统 规格件： 下料口 落料嘴 | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 |
五、随机备件清单
序号 | 名称 | 数量 | 备注（内部使用） |
1 | 同步带 | 1 | 条 | 100XL B=15mm |
2 | 同步带 | 1 | 条 | 240XL B=15mm |
3 | 双面同步带 | 1 | 条 | 190DX（15mm） |
4 | 同步带 | 2 | 条 | 100XL 宽36mm加泡胶3mm |
六、 易损件清单
七、备品备件清单
序号 | 名称 | 型号 | 单位 | 一年 数量 | 两年 数量 |
1 | 正位气缸 | CQ2B12-15D | 件 | 0 | 2 |
2 | 同步带 | 100XL B=15mm | 条 | 1 | 2 |
3 | 同步带 | 240XL B=15mm | 条 | 1 | 2 |
4 | 双面同步带 | 190DX（15mm） | 条 | 1 | 2 |
5 | 同步带 | 100XL 宽36mm加泡胶3mm | 条 | 2 | 4 |
6 | 剔除气缸 | CJ2B10-85 | 件 | 0 | 1 |
7 | 上刀 | SP06010.0700.0070 |
|
|
|
8 | 下切刀 | SP06010.0700.0061 | 件 | 1 | 2 |
八、主要材质清单
序号 | 名称 | 材质 | 备注 |
1 | 开卷部分 | 尼龙+ LY12 |
|
2 | 主体部分 | 304不锈钢+LY12 |
|
3 | 定长送料部分 | 304不锈钢+LY12 |
|
4 | 定长开关部分 | 304不锈钢+LY12 |
|
5 | 切料部分 | 304不锈钢+高速钢 |
|
6 | 落料嘴 | 透明PC |
|
