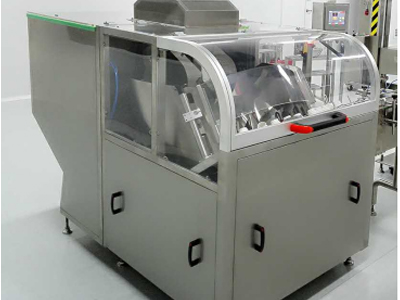

自动理瓶机PXA-15
1）技术参数：
项目 | 具体参数 | 备注 |
最高生产速度 | 150瓶/分钟 | 与物料规格有关 |
瓶径规格 | 圆瓶φ25～φ100mm 方瓶25～100mm |
|
瓶高规格 | 40-200mm |
|
电源 | AC220V 50/60HZ |
|
功率 | 约0.44KW |
|
气压 | 0.5-0.7Mpa |
|
耗气量 | 约120L/min |
|
外形尺寸 | 约1450mm(L)×2050mm(W)×1650 mm(H) |
|
重量 | 约500kg |
|
2）性能特点
主体结构采用304不锈钢材料，符合GMP要求。
主要元器件均采用国际知名品牌产品。
采用SIEMENS PLC和Proface 触摸屏控制系统。
适用多种规格的塑料瓶，包括圆瓶、方瓶、异型瓶。

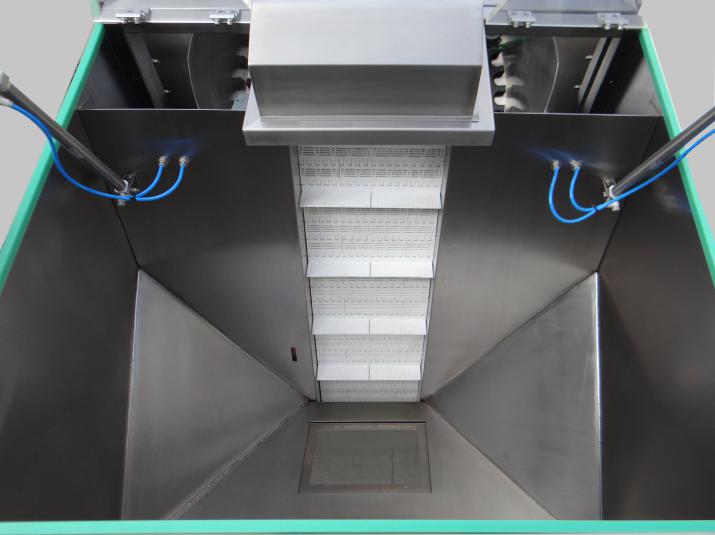

大容量304不锈钢储瓶料仓，配置气动控制防尘罩。
储瓶料仓内配置低料位电眼，缺瓶自动报警。
提升机构采用SEW电机，通过信号传输控制，自动启停。
提升板链采用符合GMP要求的工程塑料。
储料仓底部配置透明观察窗。
通过监控理瓶星轮内瓶子数量情况，输出启停信号至提升机构。
更换产品规格时，仅需更换理瓶星轮规格件，方便快捷。
出口处配置积瓶电眼。
可配置静电消除和吸尘装置，辅助清洁瓶身（可选项）。
可配置倒瓶、倒置瓶检测剔除装置（可选项）。
可配置出口分瓶机构（可选项）。
可配置三级密码权限功能（可选项）。标配是否删除
3）主要元器件清单
序号 | 名称 | 品牌 |
1 | 电机 | 德国SEW |
2 | 微型电机 | 日本Panasonic |
3 | 减速箱 | 日本Panasonic |
4 | 过滤减压阀组合件 | 日本SMC |
5 | 气缸 | 日本SMC |
6 | 单向节流阀 | 日本SMC |
7 | 电磁阀 | 日本SMC |
8 | 压力传感器 | 日本SMC |
9 | 旋转隔离开关 | 美国EATON |
10 | 漏电保护器 | 德国SIEMENS |
11 | 断路器 | 德国SIEMENS |
12 | 中间继电器 | 德国Weidmuller |
13 | 变频器 | 美国Allen-Bradley/德国SIEMENS |
14 | 调速器 | 日本Panasonic |
15 | 可编程控制器 | 德国SIEMENS |
16 | 触摸屏 | 日本Proface |
17 | 光电传感器 | 德国 LEUZE |
18 | 三色警灯 | 韩国 Q-light |
19 | 端子 | 德国Phoenix |
20 | 直流接触器（可选项） | 德国SIEMENS |
21 | 吸尘器（可选项） | 格威莱德 |
4）设备配置清单
型号 | 设备名称 | 数量 |
PXA-15 | 自动理瓶机 设备标准配置： 人机界面触摸屏 PLC控制系统 储瓶料仓 提升机构 理瓶星轮 多层胶棒搅瓶机构 出瓶轨道 变频器 SEW电机 Panasonic电机 储瓶仓低料位电眼 理瓶星轮料位电眼 积瓶电眼 三色警示灯 可选件： 倒瓶、倒置瓶检测剔除装置 静电消除和吸尘装置 分道装置 规格件： 理瓶星轮 导瓶条 | 1 1 1 1 1 1 2 1 2 2 2 1 1 1 1 1 1 1 1 1 |
五、易损件清单
六、主要材质清单
序号 | 名称 | 材质 | 备注 |
1 | 料仓 | 304不锈钢 |
|
2 | 理瓶星轮 | MC黑尼龙 |
|
3 | 围筒 | 304不锈钢 |
|
4 | 护栏 | 304不锈钢 |
|
5 | 提升网板链 | PP |
|
6 | 输送带链板 | POM |
|
